직각분기

제품 개요

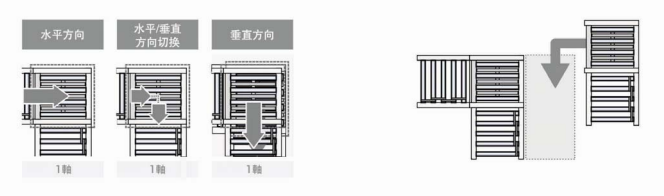

직각으로 방향을 변환, 안정적인 운송：직각 분기는 자동화 물류 시스템에서 자주 사용되는 운반 장비로, 상향 이동은 캠-링크 방식으로 이루어지고, 운반 운동은 롤러와 체인 방식으로 진행됩니다. 주로 팔레트, 자재 상자 등 다양한 물품을 운반하는 데 사용되며, 자동화 물류 시스템에서 널리 활용됩니다.

전달 물품을 부드럽게 처리하는 분기 장치로, 물품을 부드럽게 전달하는 장치입니다.전달 물품을 손상시키지 않는 분배 장치.완전 무공기 청정 설계로 공기 압축 없이 청결하고 친환경적인 기술을 사용하며, 기체 공급이 필요 없는 환경 친화적인 시스템입니다.

부드러운 착지 시스템을 갖추고 있습니다.：(한계 스위치를 사용하지 않는 이토덴키의 독특한 정지 시스템) 통합 소프트 스탑 제어 기술(독특한 ITOH DENKI 정지 기술, 한계 스위치 없이 작동)

제품 특징

이송 속도:17·60.90m/min

처리 능력:1,800c/h

이송 가능 무게:30kg

1.에너지 절약 화물의 도착 상황에 따라 장비의 시작 및 정지 운전을 제어합니다. 또한 현장에서 공기 공급이 필요하지 않아 에너지를 크게 절약할 수 있습니다.

2.공간 절약 완전 전동식 방식으로 공기 압축기를 필요로 하지 않아 소음 및 진동을 줄여 편안한 환경을 제공합니다.

3.최적화된 설계 최적화된 구조 설계를 통해 이송 면과 바닥의 높이가 150mm로 초박형 직각분기 장치를 실현했습니다. 저높이화, 분할 이송 및 적재형 이송 관리에 광범위하게 사용됩니다.

4.공수 절약·간편한 설치 화물의 수평 높이가 변경되지 않기 때문에 이송선의 들어오고 나가는 수평 높이를 조정할 필요가 없습니다. 또한, 제어 부분 연결은 전용 커넥터를 통해 간단하게 연결할 수 있습니다.

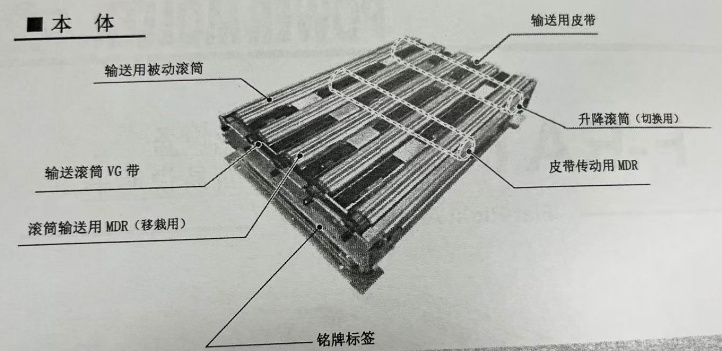

5.간단한 구조 F-RAT에서 사용하는 MDR(전동 롤러)은 3축의 간단한 구조로 구현됩니다.

6.이송선 설치 간편 이송선과 직각분기는 동일한 유닛으로 되어 있어 생산 라인을 쉽게 추가할 수 있습니다

F-RAT:이송속도 60m/min SIZE BTYPE

G-운반 물품:종이 상자W350XL405mm 30kg

기술사양

제품규격
롤러 외직경			φ50mm	전원전압		DC24V±10%
사이즈	넓이(W)		379,497,597,697mm(선택 가능)	정격전압		DC24V
	길이(L)		758mm	정격전류		0.03A
본체높이			170m	시작전류		4.0A
롤러속도			17m/min,60m/min,90m/min(선택 가능)	선 굵기	전원 커넥터 (CN1)	0.50~1.5mm《AG:20～14
승강 부 여정			10mm		제어 커넥터 (CN2)	0.08~0.5mT(AG:28~20
사용 전원			DC24V	모터 응답 시간		15msec이하
환경온도			0~40℃(동결 현상 없음)	보호기능		잘못 연결 보호 / 6.3A 퓨즈 내장
환경습도			90%RH이하(결로 현상 없음)	온도보호		드라이브보드95℃,모터105℃
환경 대기			부식성 가스 없음	전류제한		4A
진동			0.5G이하	주위온도		0~40℃(동결 현상 없음)
설치장소			실내	주위습도		90%RH이하(결로 현상 없음)
승강용 센서 벨트 이송측 센서SN-S		전류	15mA이하	환경		부식성 가스 없음
		출력	최대입력전류：100mA	진동		0.5G이하
롤러 이송측 센서SN-R			전압적용 ：30V DC이하(출력-0사이) 잔여전압 ：2V이하(입력전류100mA)	사용장소		실내
		출력 동작	위치 신호 감지 시 ON	■CB-016□/CBR-306F 口米口=(NPN입출력)또는P(PNP입출력)
		선 굵기	외직경φ3mm 0.15mm²3규격
