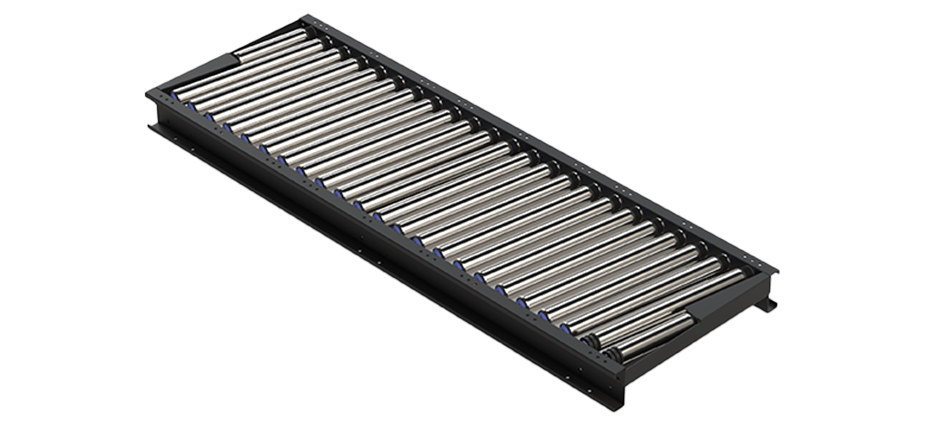

얼라인 컨베이어

제품 개요

얼라인 컨베이어는 롤러 하부에 위치하는 V-벨트로 롤러와 연결하여, 모터는 V-풀리를 통해 V-벨트를 구동시켜 V-벨트와 롤러 간의 마찰력을 통해 롤러가 회전하며 이를 통해 화물을 앞으로 이송하는 직선 롤러 컨베이어입니다.

롤러가 사각도로 설치되어 있어 이송 중인 화물이 측면으로 유도되며 자연스럽게 정렬될 수 있습니다. 롤러 컨베이어는 파워롤러 이송 방식을 사용하여 센서만으로 제어가 되며 추가적인 제어 장치가 필요하지 않습니다. 바닥이 평평하고 형태가 규칙적인 다양한 재질의 박스, 상자, 소형 파레트 등을 이송할 수 있습니다.

기술사양

기술사양
구동유형	AC 감속모터(브레이크 미장착)
	AC380V/3Ph/50Hz
구동출력	0.37/0.55/0.75/1.1/1.5(kW)
전동방식	V-Belt及리브 벨트
제어방식	PLC
구동방향	L- 모터 보호 커버 이송 방향 기준 좌측에 위치
	R- 모터 보호 커버 이송 방향 기준 우측에 위치
롤러재질	아연도금 탄소강 / 스테인리스
롤러사이즈	φ50×T1.5(mm)
롤러각도	10°
롤러피치	60/75（mm)
설치	옵션으로 제공됨
인양	옵션으로 제공됨
연결부품	옵션으로 제공됨
프레임 및 커버	옵션으로 제공됨
설치각도	수평 설치 시: 바닥의 수평 편차 < ±0.5°
	경사 설치 시: 각도≤15°
운행방향	정/역방향 선택가능

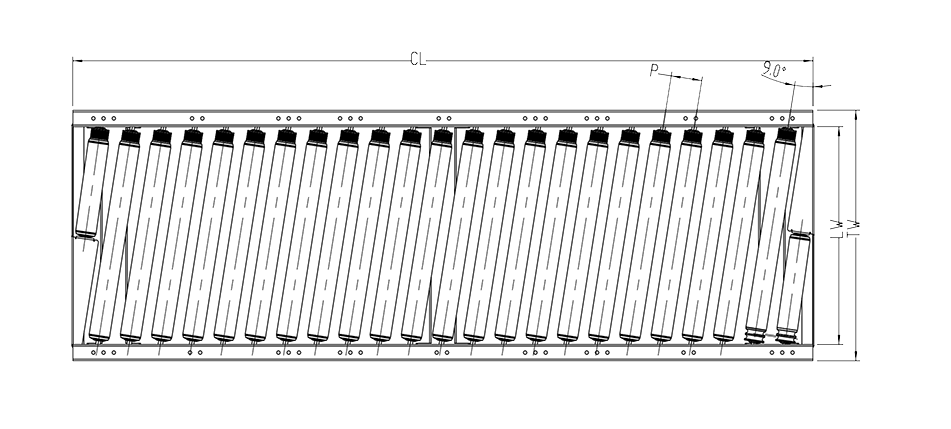

LW	이송 폭	430/530/630/730 맞춤제작 가능
CL	모듈 길이	≤3,000 mm 롤러피치P에 따라 증가
TW	모듈 폭	LW+80 mm
P	롤러피치	60/75 mm
	측면 프레임 너비	40 mm
