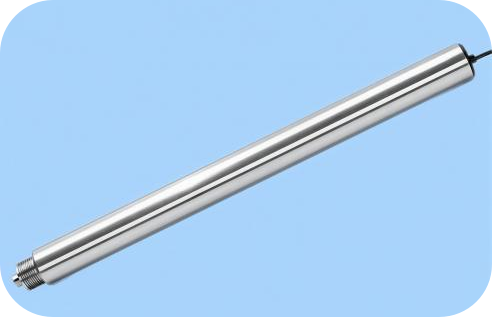

O링 홈 가공 직경 Ø50 mm, 원통형 |
 |
|

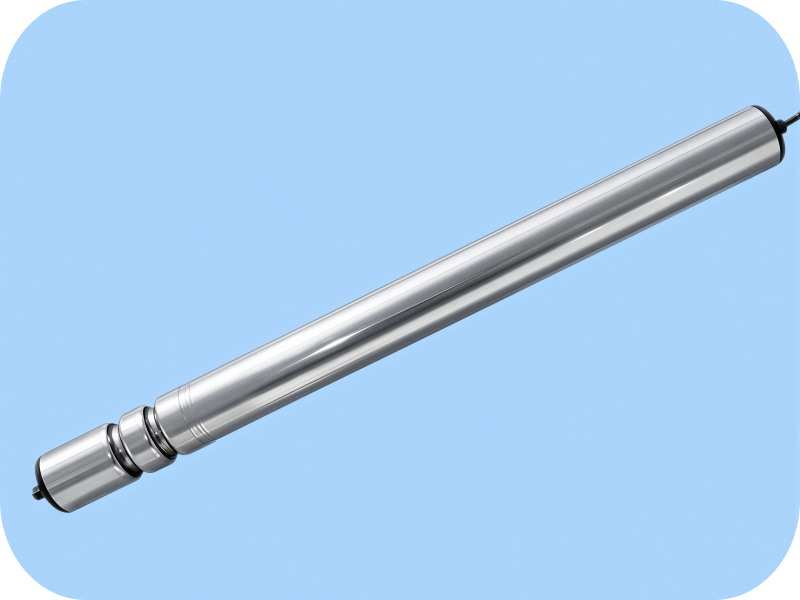

리브벨트 직경 Ø50 mm, 원통형 |
 |
|

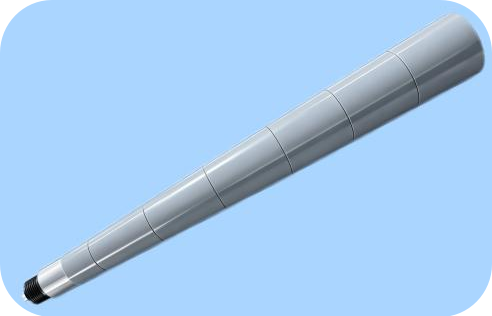

테이퍼 롤러 직경 Ø50 mm, 원통형 |
 |

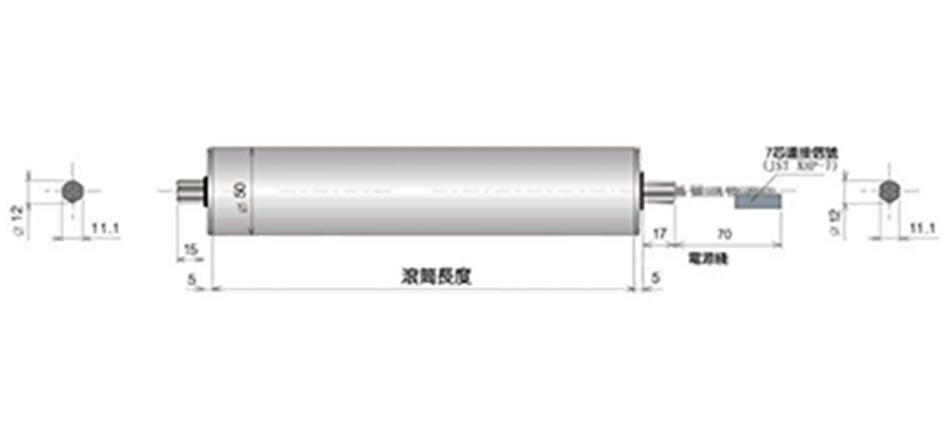

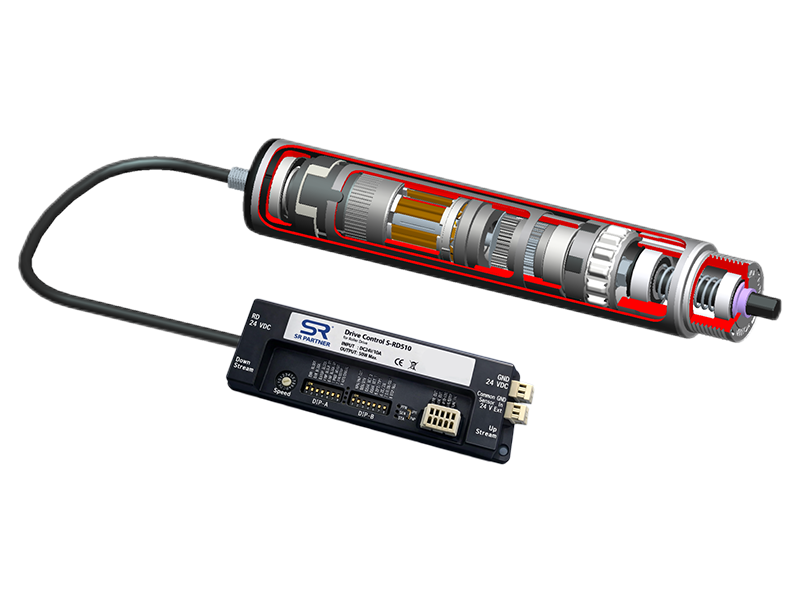

| 파워롤러 기본사양 | |||
| 길이 치수（mm） | 530 | 630 | 730 |
| 320mm 이하 길이 맞춤제작 가능 | |||
| 정격전압 | 24V | ||
| 정격전류（A） | 2.2A | ||
| 기동 전류（A） | 4 | ||
| 정격 출력(W) | 32W | ||
| 정격 회전수 | 370rpm | ||
| 최대 회전수 | 400rpm | ||
| 정격 토크 | 0.75N | ||
| 기동 토크 | 3.50N | ||
| 보호 등급 | IP40 | ||
| 재질 | 아연도금강관 | ||
| 진동 | 0.5G또는 그 이하 | ||
| 운전환경습도 | 20%~90%（RH,결로 없음)） | ||
| 보관 환경 온도 | -20℃~+60℃ | ||
| 운전 환경 온도 | 0~40℃ | ||
| No | Category | Specification | Remarks |
|
1 |
모델 |

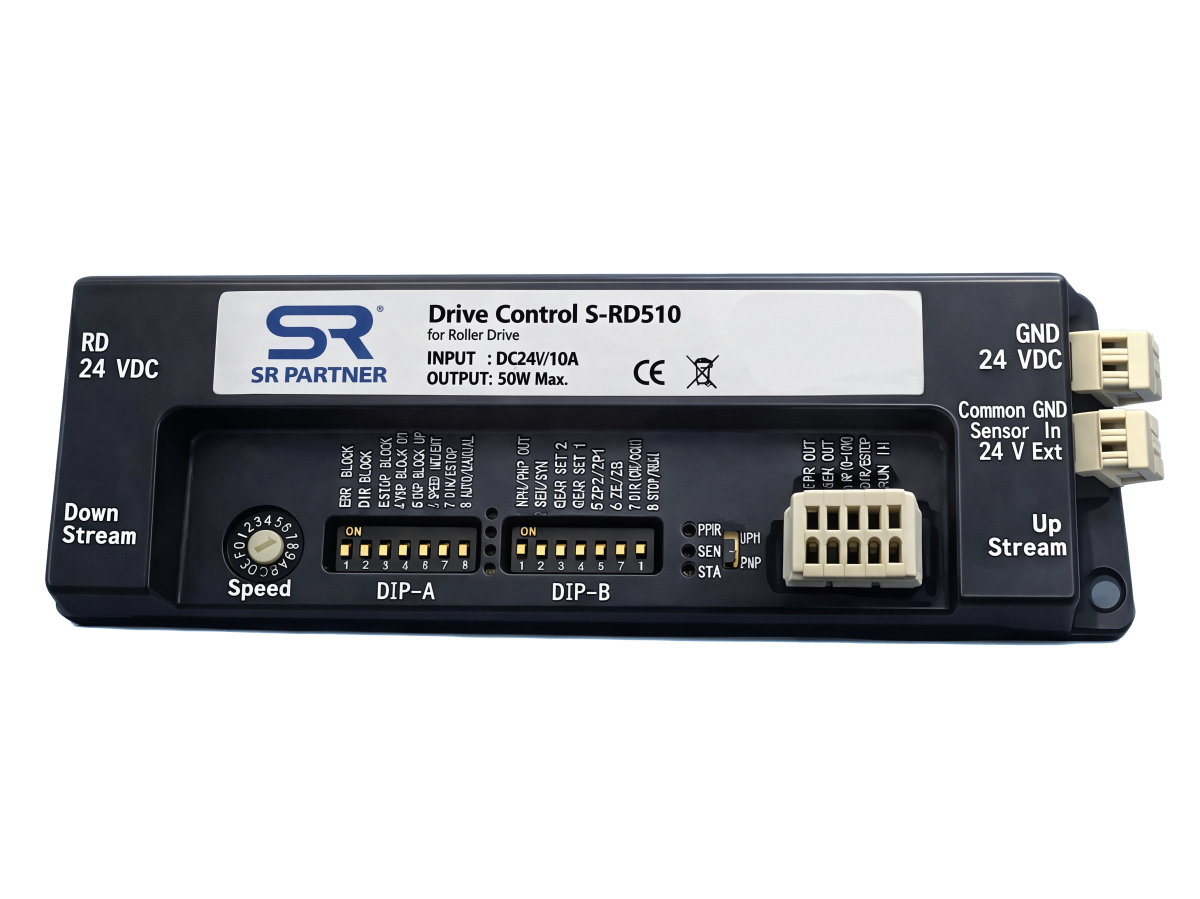

S-RD510 |
|
|
2 |

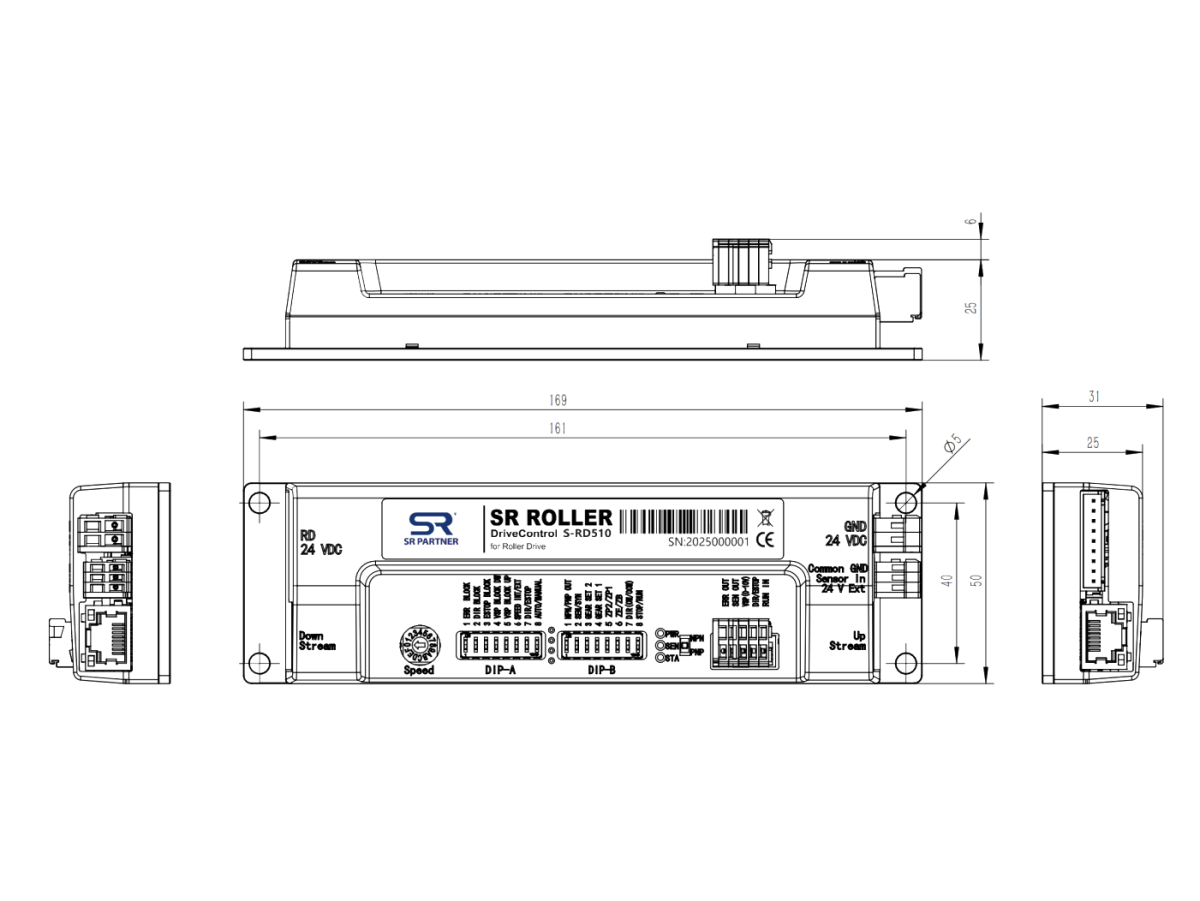

사이즈(W x L x H) |
169mm x 50mm x 25mm(+6mm Terminal) |
|
|
3 |
입력 전원 |
DC 18~26V Max 5A |
|
|
4 |
출력 전원 |
50W Max |
|
|
5 |
LED |
Green,Yellow,Red |
|
|
6 |
동작 방식 |
PLC,포토센서,버튼,ZPA,자동 |
|
|
7 |
동작 모드 |
표준(Standard),투입(Infeed),배출(Discharge) |
|
|
8 |
입력 신호 |
NPN,PNP |
|
|
9 |
출력 신호 |
NPN,PNP |
|
|
10 |
전원 커넥터 |
435102-화이트 |
SUPU |
|
11 |
모터 커넥터 |
XHS-9WAP브레이크적용시 [XHS-10WAP with brake] |
|
|
12 |
통신 커넥터 |
RJ45 8P |
ZPA 제어 |
|
13 |
입/출력(I/O)커넥터 |
425105-화이트 |
SUPU |
|
14 |
센서 커넥터 |
425103-화이트 |
SUPU |
|
15 |
중량 |
160g |
|
|
16 |
작동 온도 |
0~40℃ |
직사광선 피할 것 |
|
17 |
작동 습도 |
10 ~ 85%RH(결로 없음) |
|
|
18 |
IP 등급 |
IP 20 |
|
|
19 |
냉각 |
(자연대류)Convection |
|
|
20 |
운송/보관 환경온도 |
-40℃~+85℃ |
|
|
21 |
설치 가능 고도 |
원칙적으로 1000M 초과 고도에서 설치 가능하나,출력(전력)값이 저하될수 있음 |
|
|
CN1: DC 전원 입력（Power Input) |
||
|
PIN |
Description |
Wire Type |
|
1 |
+24V DC ±10% |
28~14AWG |
|
2 |
0V |
|
|
CN2:제어 입.출력(Control Input/Output) |
||
|
PIN |
Description |
Wire Type |
|
1 |
ERR: Max,25mA output (PNP:+24V/NPN:0V) |
28~20AWG |
|
2 |
OUT A:Max,25mA output (PNP:+24V/NPN:0V) |
|
|
3 |
V-IN:0~+10V input (Analog) |
|
|
4 |
DIR/E-Stop: input (PNP:+24V/NPN:0V) |
|
|
5 |
RUN IN: input (PNP:+24V/NPN:0V) |
|
|
CN3: 포토센서 입력（Photo-sensor Input） |
||
|
PIN |
Description |
Wire Type |
|
1 |
+24V DC |
28~14AWG |
|
2 |
PNP:+24V/NPN:0V(Sensor signal input) |
|
|
3 |
0V |
|
