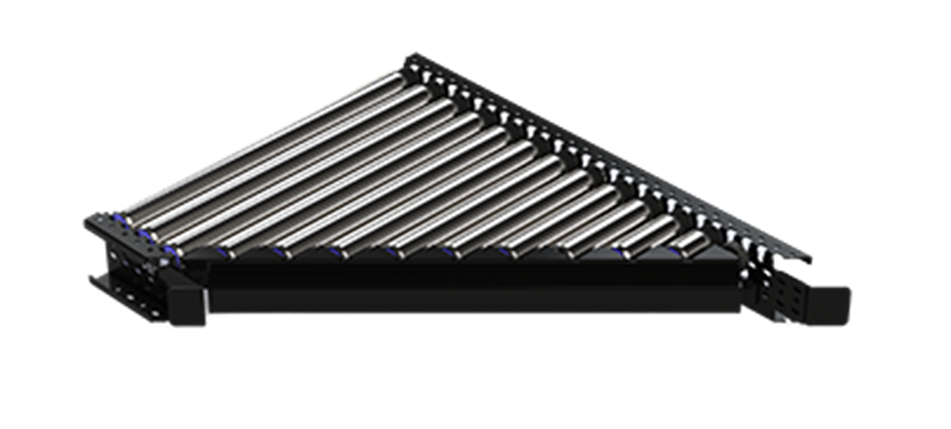

45°앵글 분기/합류

제품 개요

30° 또는 45° 경사 설계로, 보조적인 합류 및 분기 장치로 사용됩니다(합류/분기 장비와 함께 연동하여 사용 필요). 이 장비는 메인 컨베이어 라인과 밀접하게 연결되어, 물품이 특정 각도로 메인 라인에 합류하거나 메인 라인에서 분기되어 완충 라인으로 이동할 수 있도록 합니다.

주로 바닥면이 평평하고 형태가 규칙적인 다양한 재질의 박스나 상자 형태의 제품을 이송하는 데 적합합니다.

적용 사례

물류 컨베이어 라인에서 분기 및 합류 과정이 원활하게 연결되도록 하며, 운송 방향은 정방향과 역방향 모두 조절이 가능합니다. 전자상거래, 제약, 신발·의류, 대형 마트 및 리테일, 담배, 전자, 가전, 식음료, 3자 물류(3PL) 등 다양한 산업의 물류 배송 센터, 창고 센터, 제조 공정에 특히 적합합니다.

주요 특징

메인 라인과의 각도 조절이 가능하여 다양한 설치 환경에 유연하게 대응

롤러 간격 조절이 가능해 다양한 크기의 화물에 적합

고하중 운송 가능, 에너지 절감 설계로 효율적인 운영

기술사양

기본기술사양	구간당 최대 적재 하중	50 kg
	이송 속도	0.1 ~1.5 m/s
롤러	롤러유형	11육각
	롤러직경	50 mm
	롤러재질	아연도금 강철
구동장치	정격전압	24 V직류
	구간당 최대 출력	0.05 kW
	구동방식	5 mm PU 벨트	PolyVee 벨트
LW	이송 폭	430/530/630/730 맞춤제작 가능
TW	모듈 폭	LW+80 mm
CL	모듈 길이	P에 따라 피치조절 가능
	측면 프레임 너비	40 mm
a	각도	30°/45°
P	롤러피치	60/75mm
